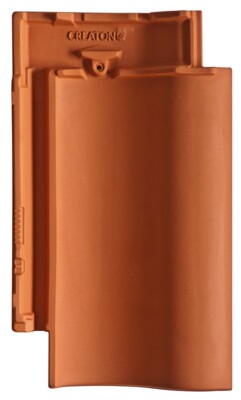

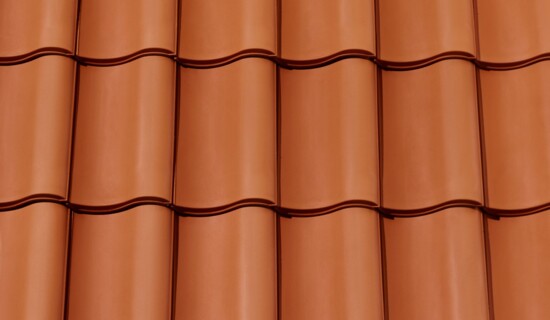

MELODIE

Enostavna izdelava severnih streh

Z vodoodporno sekundarno kritino, primerno tudi za ravne strehe do 10° naklona
Visoka fleksibilnost in poenostavljeno polaganje zaradi velikega območja pomika v velikosti 35 mm
Prijetna obdelava zaradi teže samo 3,2 kg na kos
Premišljena tehnika polaganja zagotavlja optimalno odvajanje vode in visoko zaščito pred vdorom dežja

Tehnični podatki

Velikost (približno)	255 x 440 mm
Minimalna približna prekrivna širina	208 mm
Približna prekrivna širina	209 mm
Maksimalno prekrivanje (približno)	210 mm
Min. poraba (približno)	314 mm
Približna prekrivna dolžina	330 mm
Maks. poraba (približno)	347 mm
Potrebni strešniki, najm. (pribl.)	13.7 kos/m²
Povprečna zahteva za strešnike (približno)	14.5 kos/m²
Zidarstvo maks. približno	15.3 kos/m²
Teža enote (približno)	3.3 kg/kos
Teža po m ² (približno)	47.9 kg/m²
Teža po paleti (približno)	819 kg
Kos po mini paketu	6 kos
Kos na paleto	240 kos

LAF-/FLA vrednosti

LAF-/FLA vrednosti u mm s folcom za 30x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 kos/m	LAF	50	50	45	40	30	20	15	15	15	10	10
PMoN 2.8 kos/m	FLA	115	115	105	100	95	90	80	75	75	70	70
PZ 2.5 kos/m	LAF	65	65	65	60	60	60	50	50	45	40	40
PZ 2.5 kos/m	FLA	110	110	105	100	90	85	80	70	65	60	50
LAF-/FLA vrednosti u mm s folcom za 40x60 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 kos/m	LAF	50	50	45	35	25	15	10	10	10
PMoN 2.8 kos/m	FLA	125	125	115	110	105	100	90	85	80
PZ 2.5 kos/m	LAF	65	65	65	55	55	55	45	40	30	25	25
PZ 2.5 kos/m	FLA	120	120	115	110	100	95	90	80	75	70	60
LAF-/FLA vrednosti u mm s folcom za 50x50 letve
Zahteva za slemenjake (približno)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 kos/m	LAF	45	45	40	30	20	5	0
PMoN 2.8 kos/m	FLA	135	135	125	120	115	115	105
PZ 2.5 kos/m	LAF	60	60	60	50	50	45	35	30	20	15	10
PZ 2.5 kos/m	FLA	130	130	125	120	110	110	105	95	95	90	90

Paleta izdelkov dodatne opreme

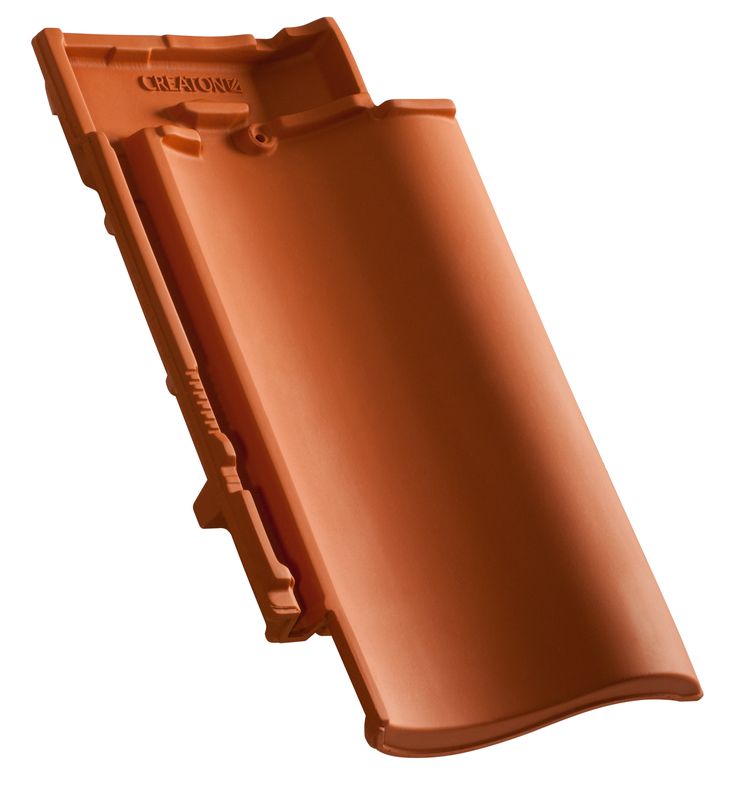

MEL krajnik napušč desni

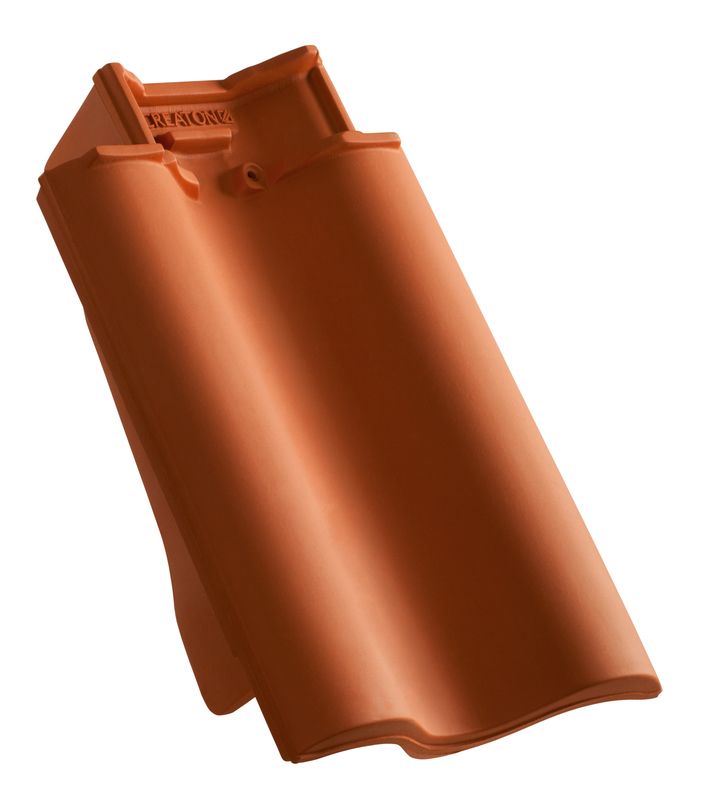

MEL krajnik napušč levi

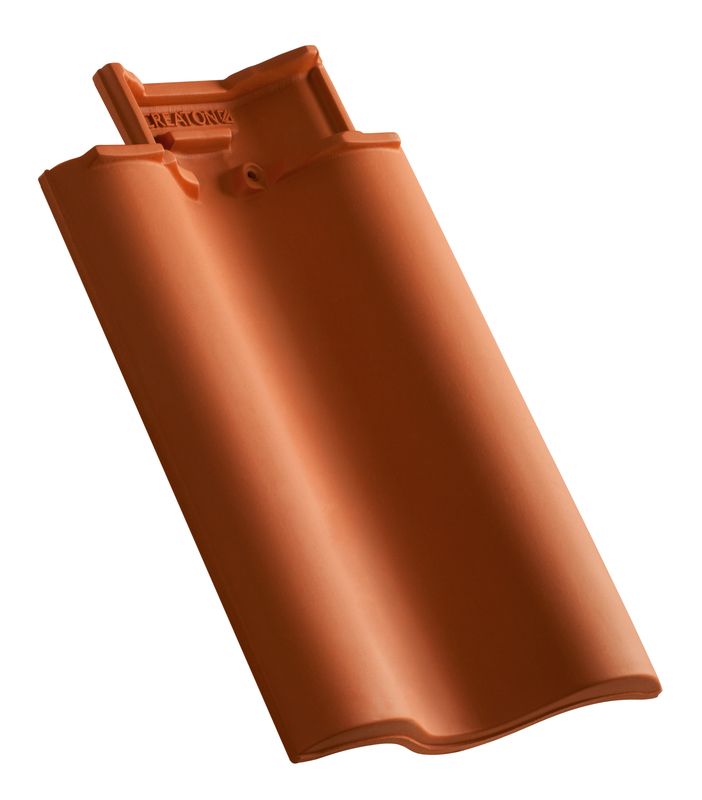

MEL strešnik dvovalovnik

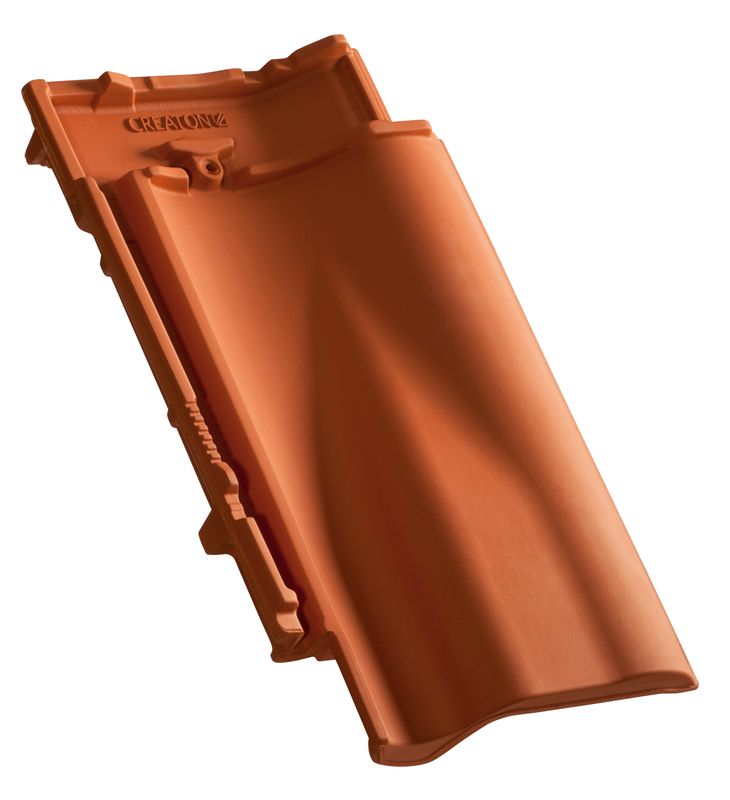

MEL zračne kritine

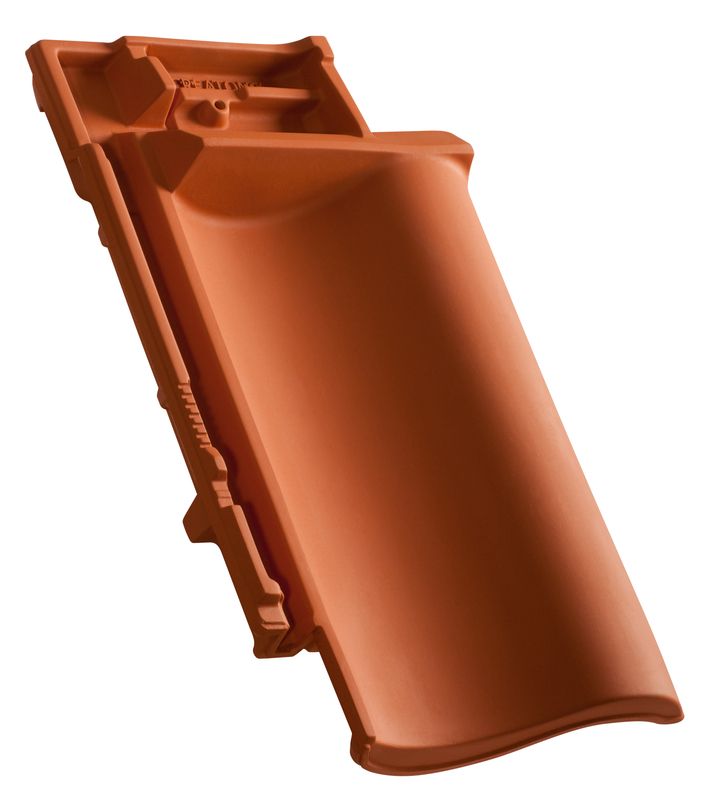

MEL slemenski priključni zračnik

MEL slemenski zračnik krajnik desna

MEL slemenski zračnik krajnik leva

MEL slemenski zračnik z dvojnimi rebri

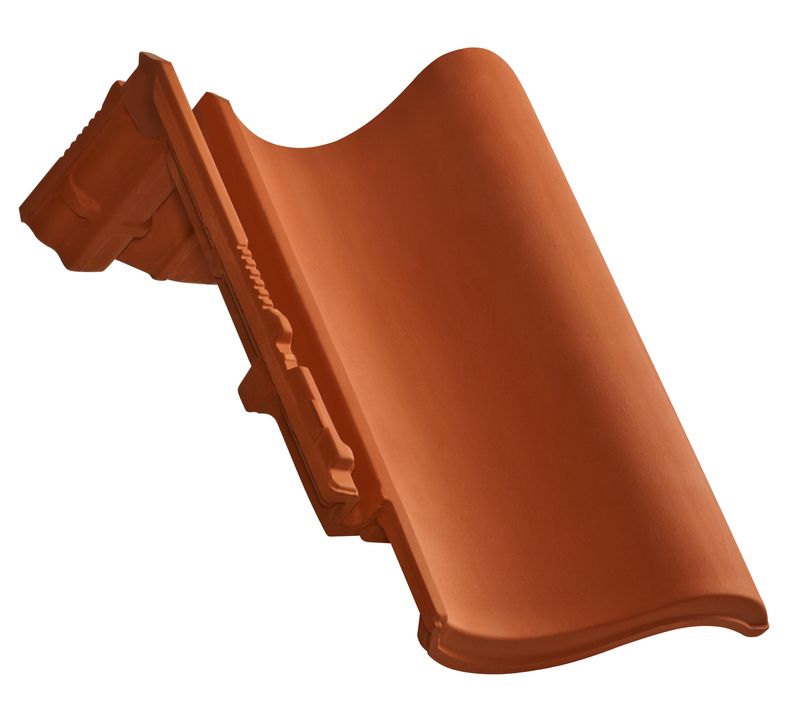

MEL slemenski strešnik za enokapnico okrašen standard

MEL slemenski krajnik strešnik za enokapnico okrašen standard desni

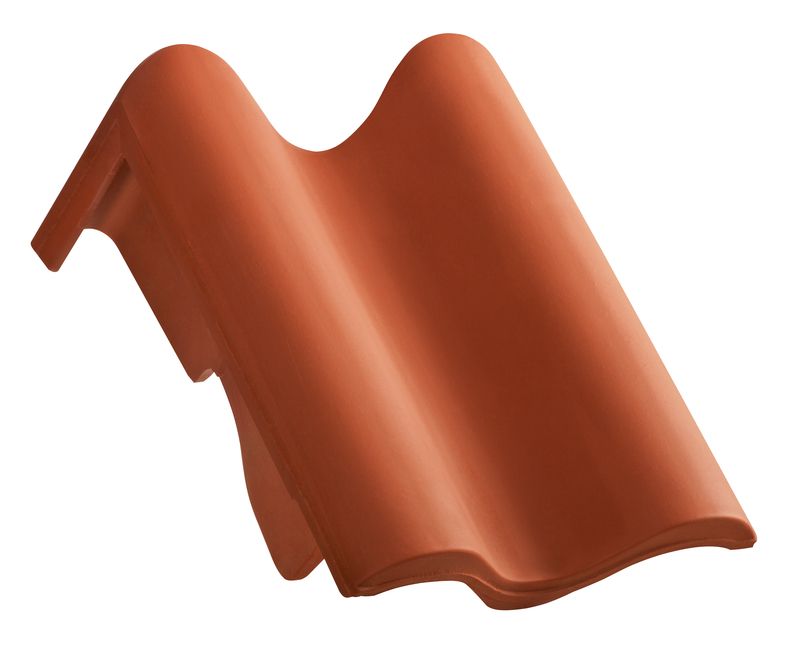

MEL slemenski krajnik strešnik za enokapnico okrašen standard levi

WER univerzalni strešnik za enokapno streho PDZ

WER Univerzalna končna in začetna plošča za enokapno streho PDZ

Grebenske sponke aluminij PI

Paleta izdelkov za prezračevanje in zračnost strehe

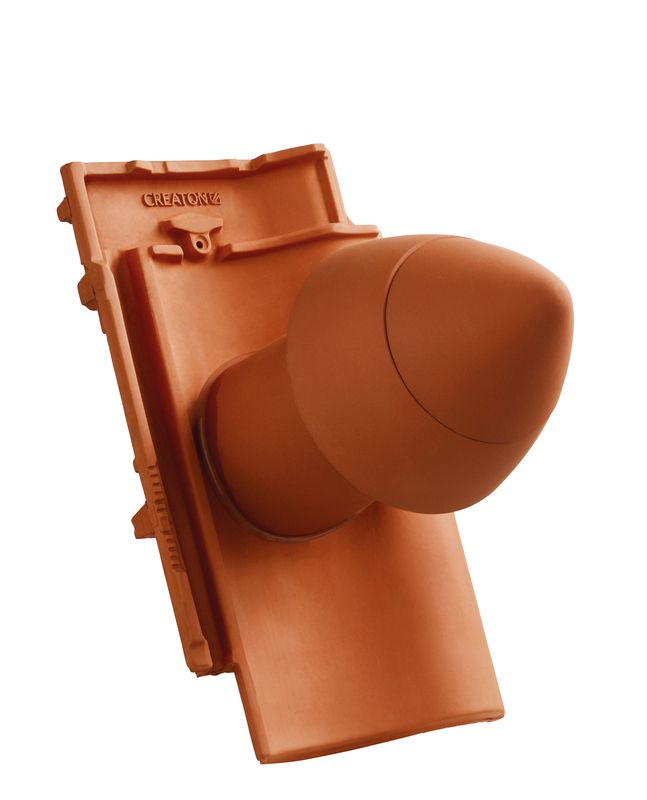

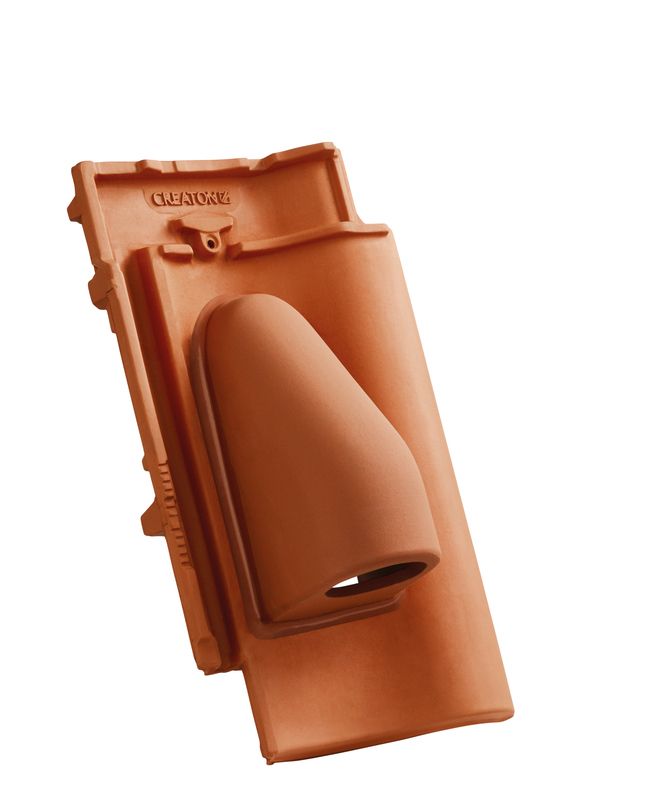

MEL SIGNUM keramični odvodni ventil DN 100 mm z vijačnim pokrovom, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

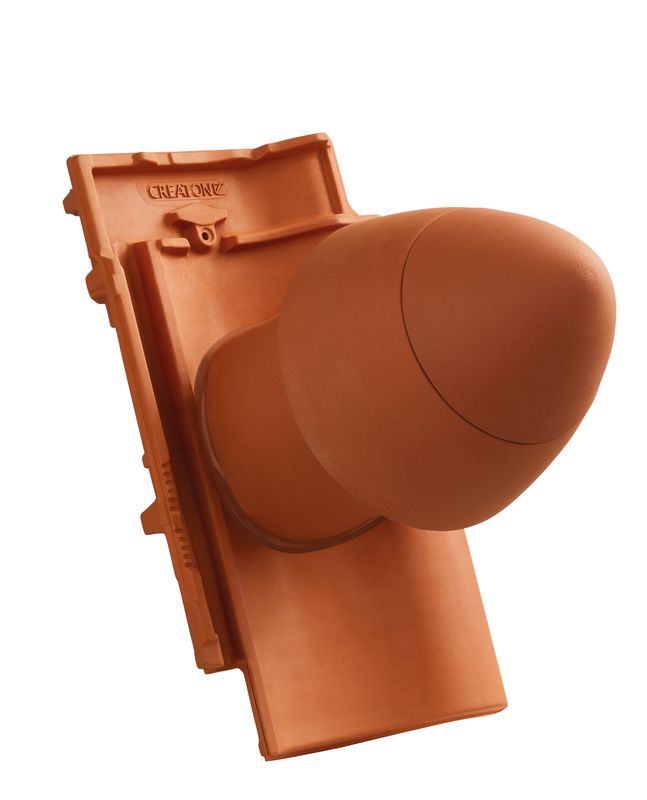

MEL SIGNUM keramični odvodni ventil DN 125 mm s snemljivo kapo, vklj. adapter za povezavo pod streho s prilagodljivim kanalom

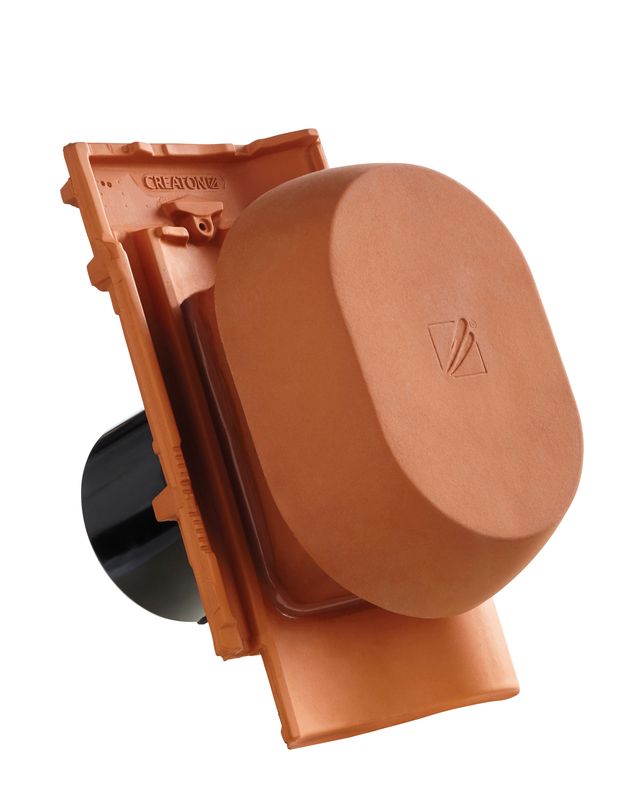

MEL SIGNUM keramični prezračevalnik DN 150/160 mm vklj. adapter za pod streho

MEL SIGNUM keramični prezračevalnik DN 200 mm, vklj. adapter za povezavo pod streho

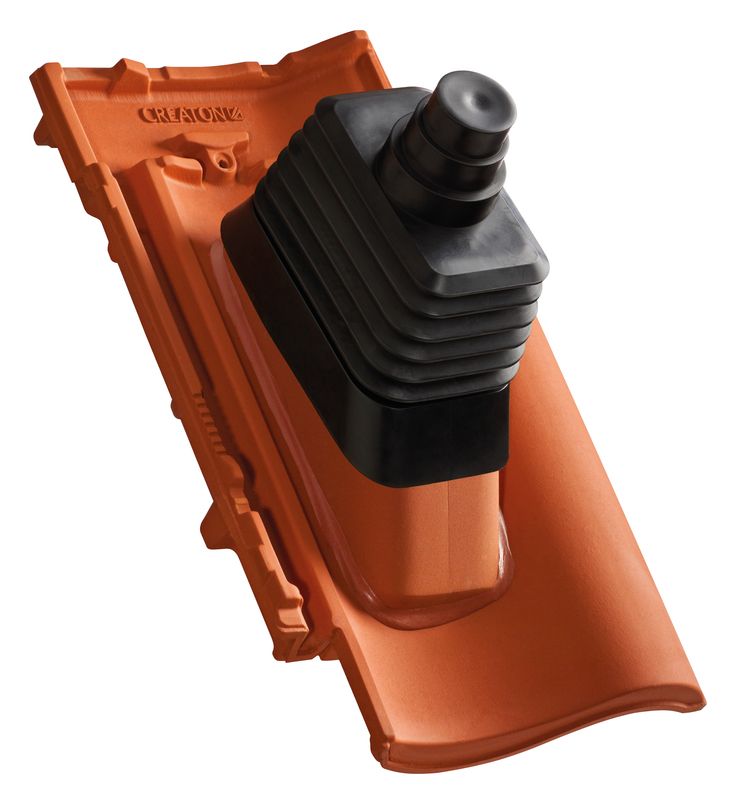

MEL strešnik za anteno

MEL solarni prehodni strešnik

MEL prehodni strešnik za pline NW 110

Univerzalni prilagodljivi kanal DN 150/160

Univerzalni prilagodljivi kanal DN 200

Univerzalni priključek za zračno režo pod streho NW 13,5

Univerzalni priključek za zračno režo pod streho NW 20

Univerzalni prilagodljivi kanal DN 150/160

Paleta izdelkov za zaščito pred snegom, dostop do strehe in solarno napeljavo iz kovine

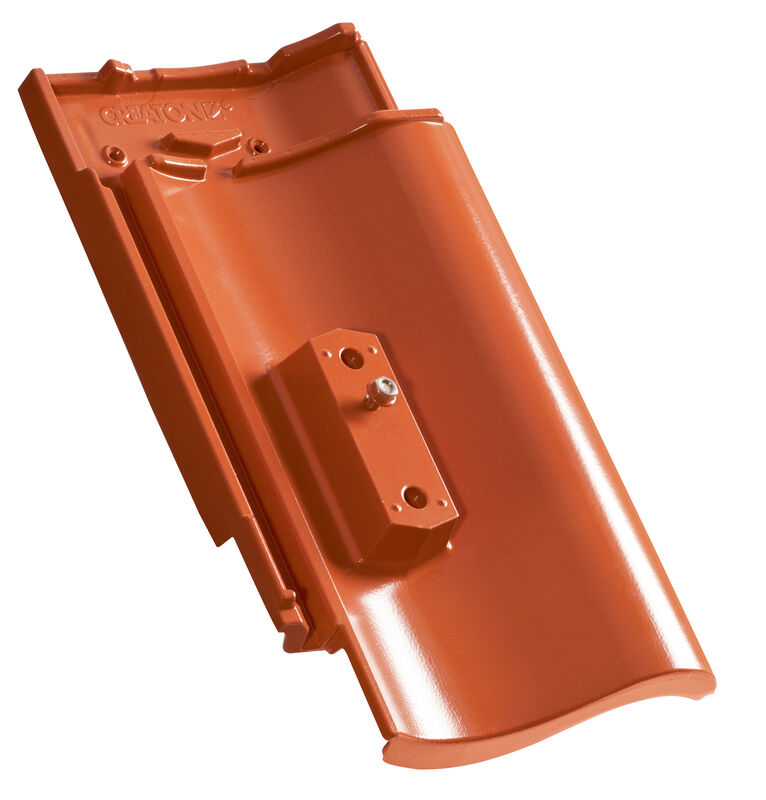

MEL aluminijski osnovni element

Solarni nosilec

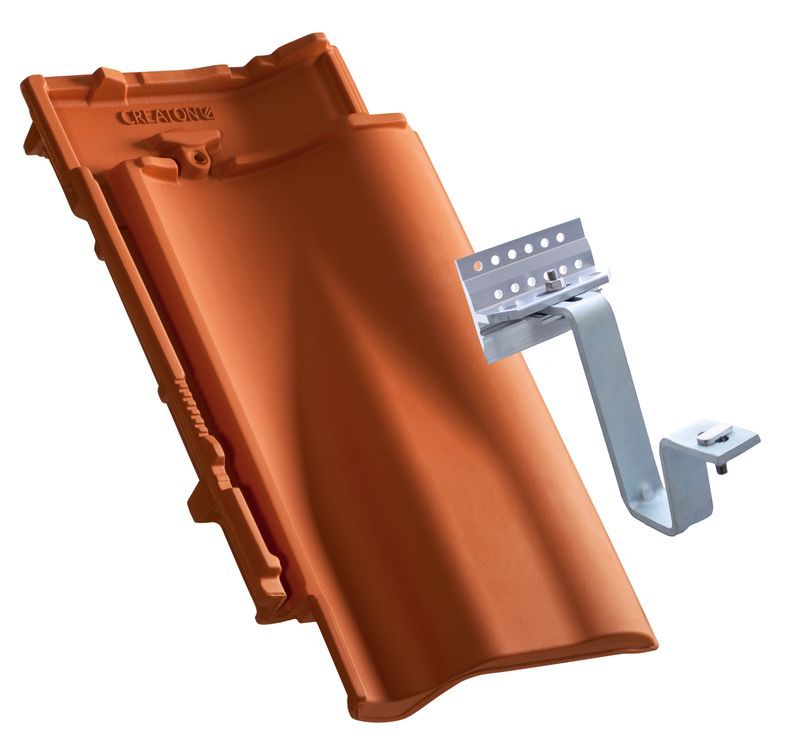

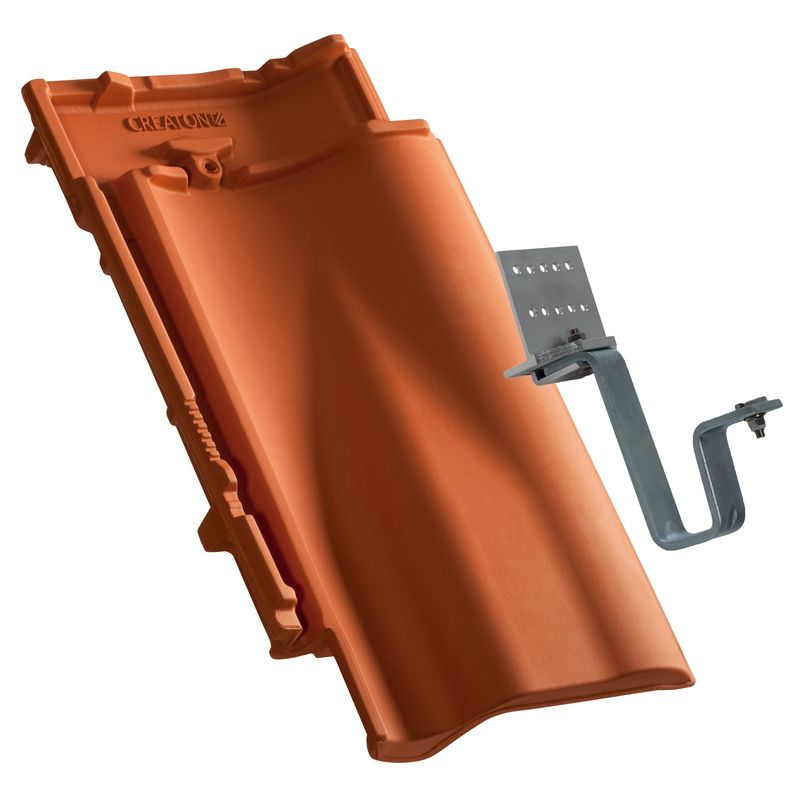

MEL komplet nosilca solarnega elementa, 30 mm letvanje

MEL komplet nosilca solarnega elementa, 40 mm letvanje

Enojna stopnica

Kratke pohodne rešetke

Dolge rešetke

Nosilec za valj

Gorski snegolovni opornik

Valjasta cev Ø 40 mm dolžina 3 m

Univerzalni gorski snegolovni opornik

Strešna lestev

Nosilec strešnih lestev

Nosilec za valj

MAG snegolov

Osnovni aluminijski element 150 x 25 cm

Nosilec za valj

Sklopna enota za cev Ø 32 mm

Paleta izdelkov za detajle na strehi in zaščito proti dvigu

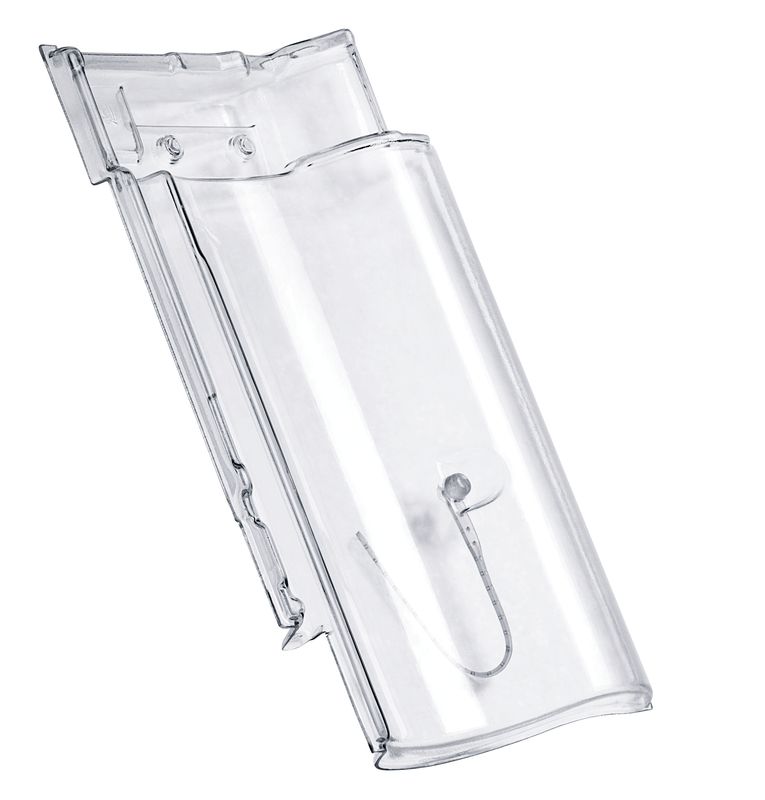

MEL svetlobni strešnik (akrilni)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 30/50 (MEL, VIS)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/60 (MEL) in letve 40/50 (BAL, PRE)

Sponka, kljuka za zaščito od neurja, cink aluminij za letve 40/50 (HER, MZ3, ELE, RAP, MEL)

Sponka, kljuka za zaščito od neurja, cink aluminij za vse letve (RAP, MEL, GAL)

Grebenske sponke aluminij PDZ (univerzalna sponka za pritrditev)

Vijak iz nerjavečega jekla s tesnilom, dolžina 50 mm

Grebenske in žlotne sponke 13-17 mm

Univerzalni aluminijski trak 300 mm

Univerzalni aluminijski trak 450 mm

Univerzalni zaključni trak PIB 300 mm (CREAFLEX PIB)

Univerzalni zaključni trak PIB 450 mm (CREAFLEX PIB)

Robne ventilacijske kombinacije

Metalne rešetke za dostop do strehe 45 x 55 cm z enojno glaziranim varnostnim steklom

Toplotno izolirano strešno izhodno okno 55 x 78 cm

Satelitski in zračni preboj pocinkani ali barvni

Akrilna barva 250 ml

Razpon izdelkov za slemena in žlote

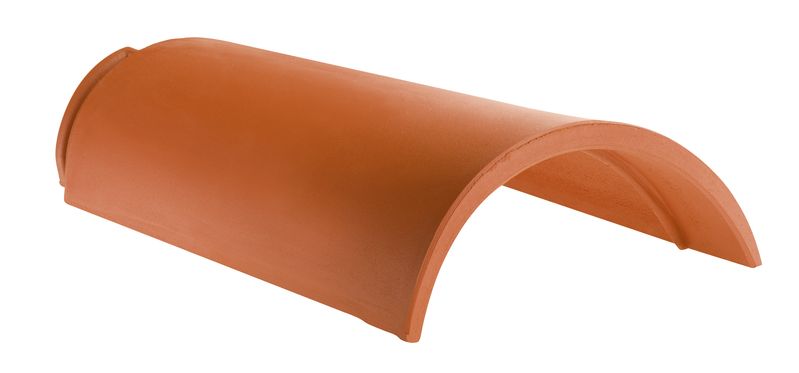

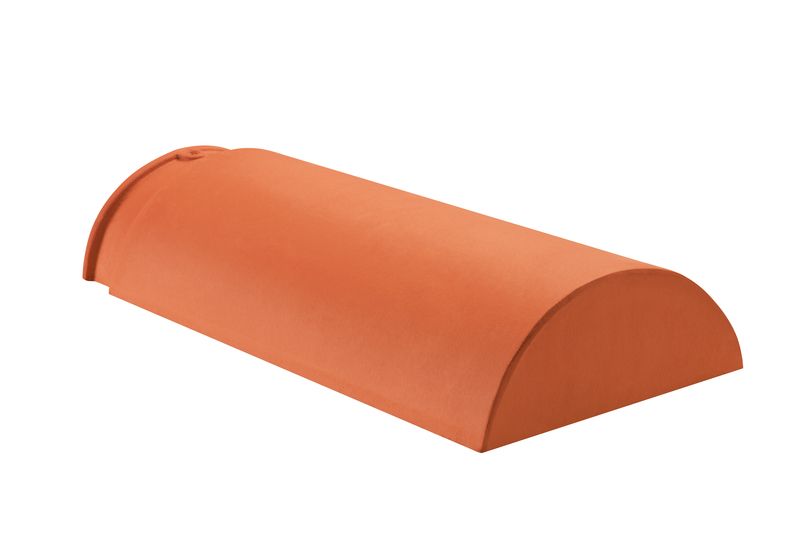

WER slemenjak PMoN

WER slemenjak PZ

WER začetni slemenjak in zaključna slemenska keramična plošča PMoN

WER začetni slemenjak in zaključna slemenska keramična plošča PZ

WER funkcijski slemenjak in zaključna keramična plošča PMoN

WER začetni keramični slemenjak PMoN

WER začetni keramični slemenjak PZ

WID začetni keramični slemenjak okrogle povezave PZ

WID začetni keramični slemenjak s skodelico PZ

Grebenske sponke aluminij PZ

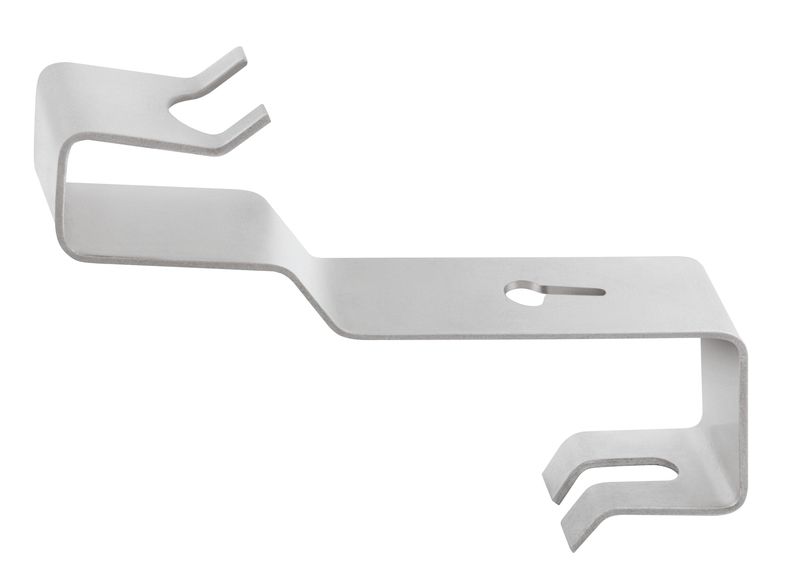

FIRSTFIX grebenske sponke iz nerjavečega jekla PMoN

FIRSTFIX grebenske sponke iz nerjavečega jekla PZ

WER začetni keramični slemenjak PMoN

WER začetni slemenjak in zaključna slemenska keramična plošča PMoN

WER razdelilna kapa 3 osi PRU

WER razdelilna kapa 4 osi PRU

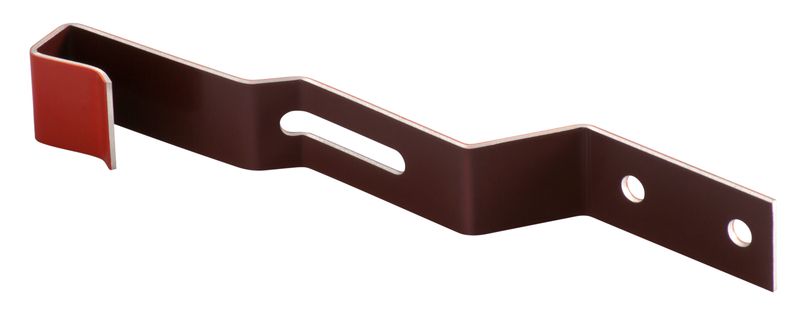

Grebenske sponke aluminij PMoN

FIRSTFIX grebenske sponke žične G10

FIRSTFIX sponke kit

Slemenska/grebenska rola 220 (CREAROLL ALU)

Slemenska/grebenska rola 300 (CREAROLL ALU)

Slemenska/grebenska rola 220 (CREAROLL PP)

Slemenska/grebenska rola 310 (CREAROLL PP)

Slemenska/grebenska rola 390 (CREAROLL PP)

CAD

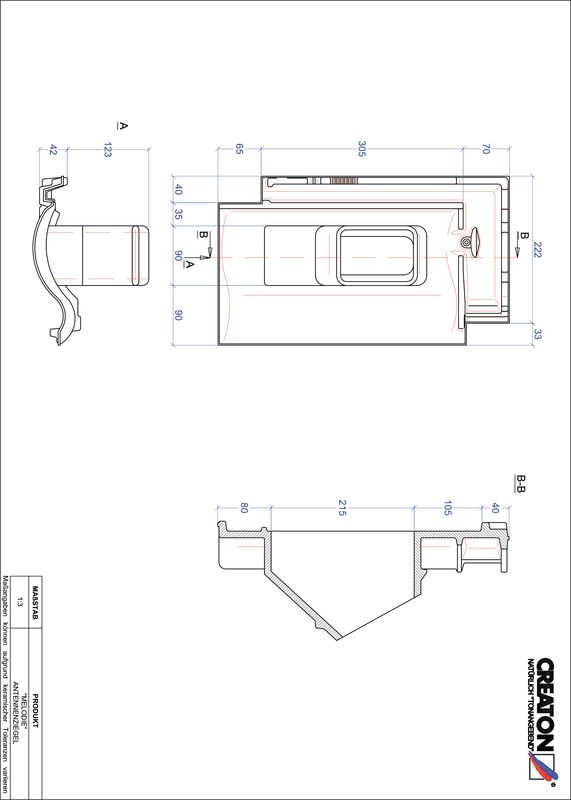

CAD datoteka izdelka MELODIE Aerial ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 39 kB

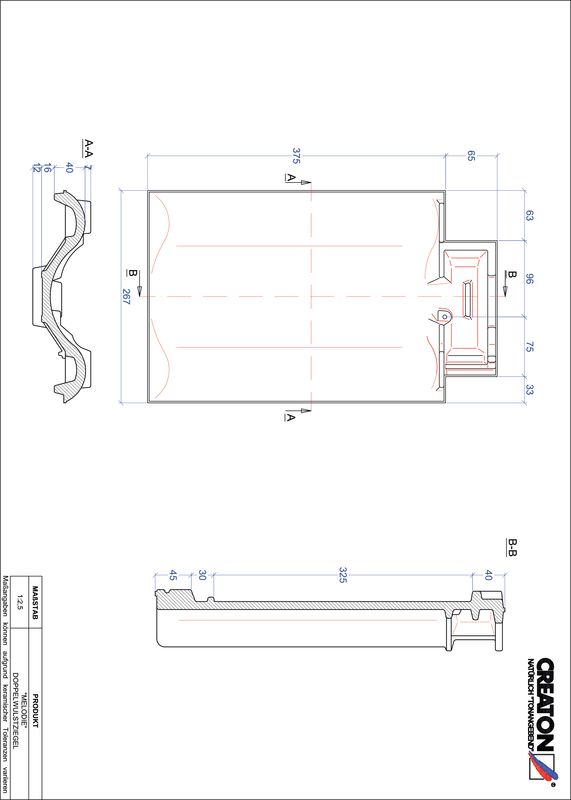

CAD datoteka izdelka MELODIE dvovalovnik DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 37 kB

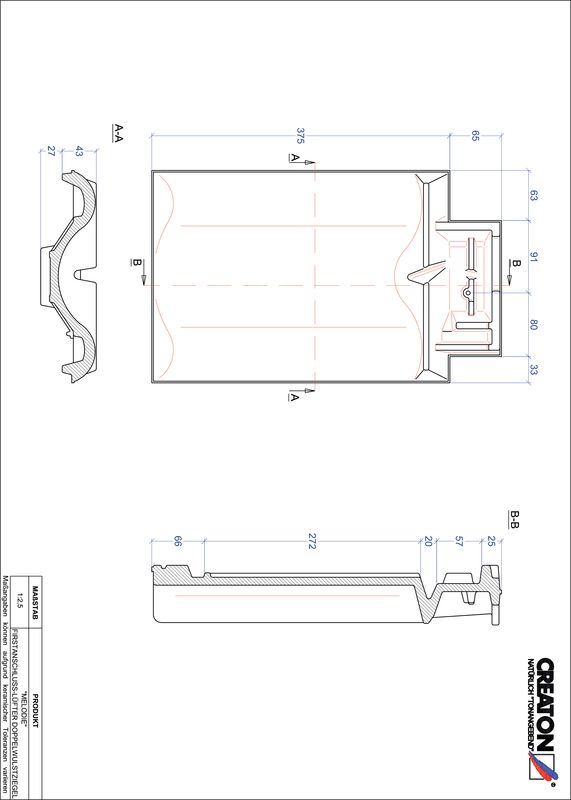

CAD datoteka izdelka MELODIE slemenski priključni zračnik dvovalovnik FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 39 kB

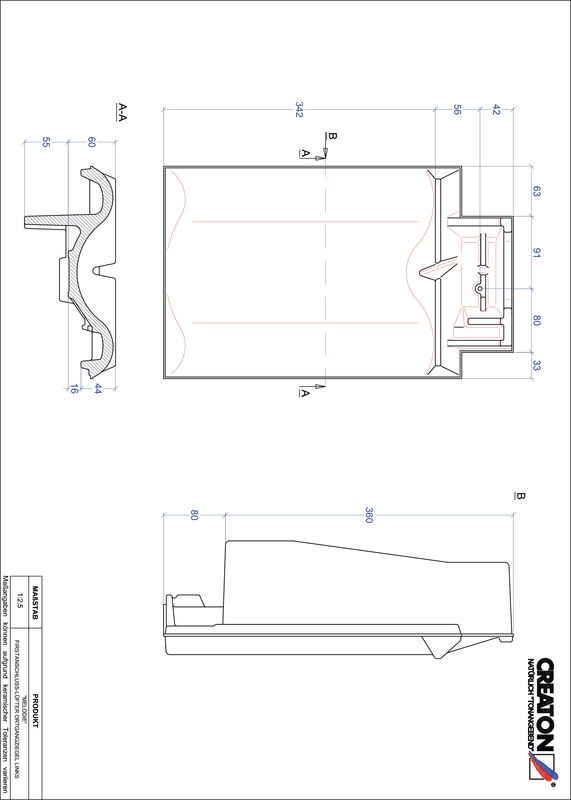

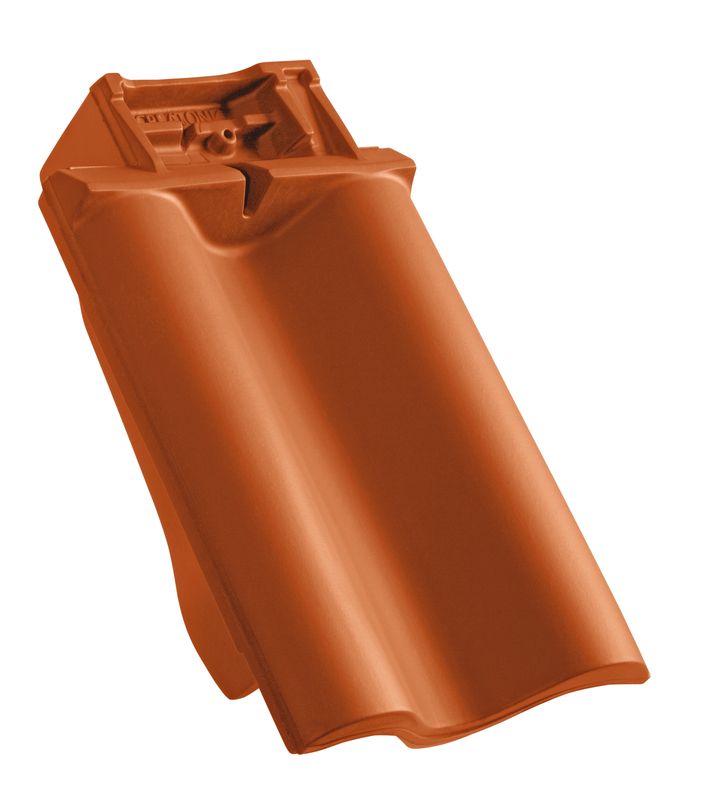

CAD datoteka izdelka MELODIE slemenski priključni zračnik levi FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 39 kB

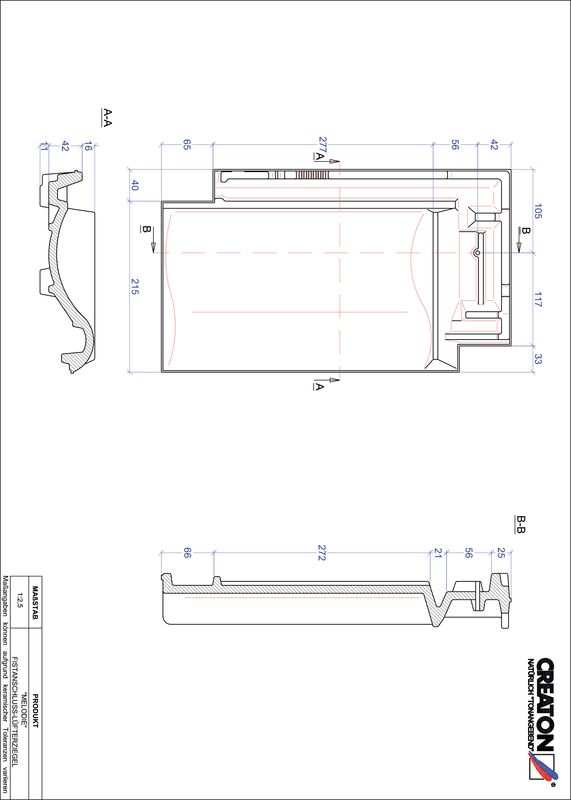

CAD datoteka izdelka MELODIE slemenski priključni zračnik FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 40 kB

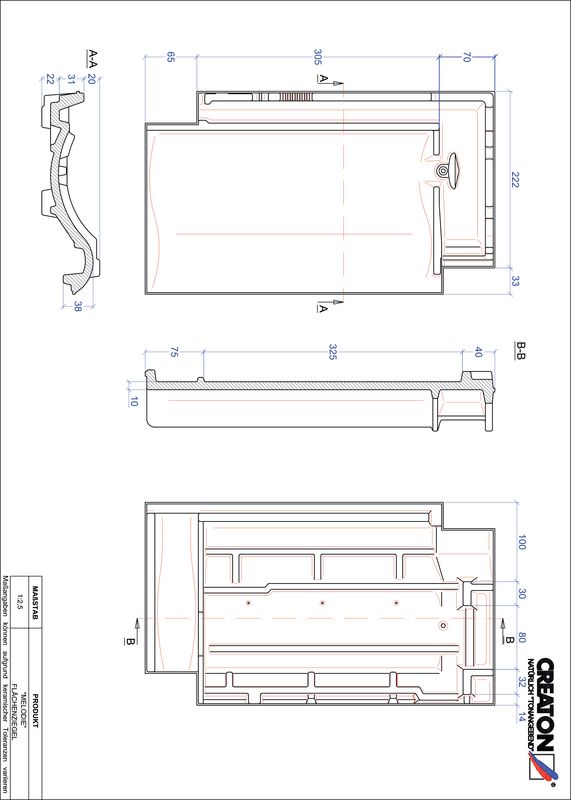

CAD datoteka izdelka MELODIE strešnik FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 53 kB

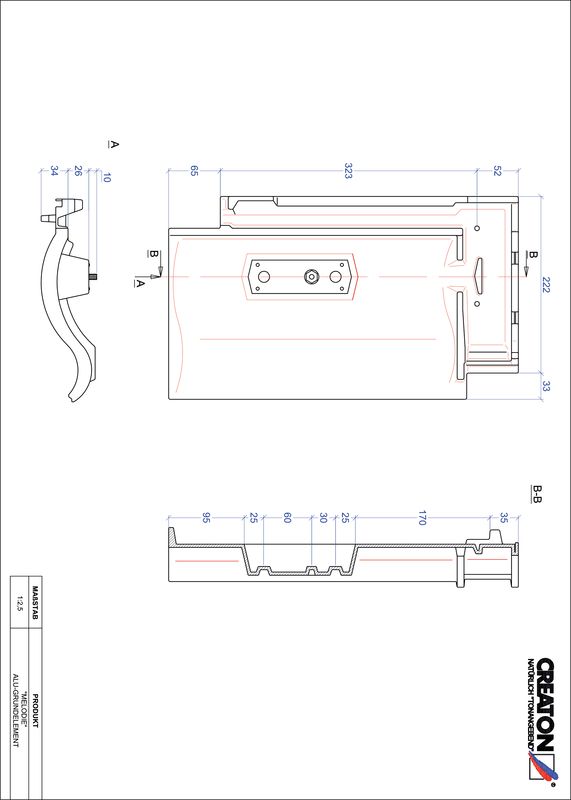

CAD datoteka izdelka MELODIE osnova, aluminij GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 38 kB

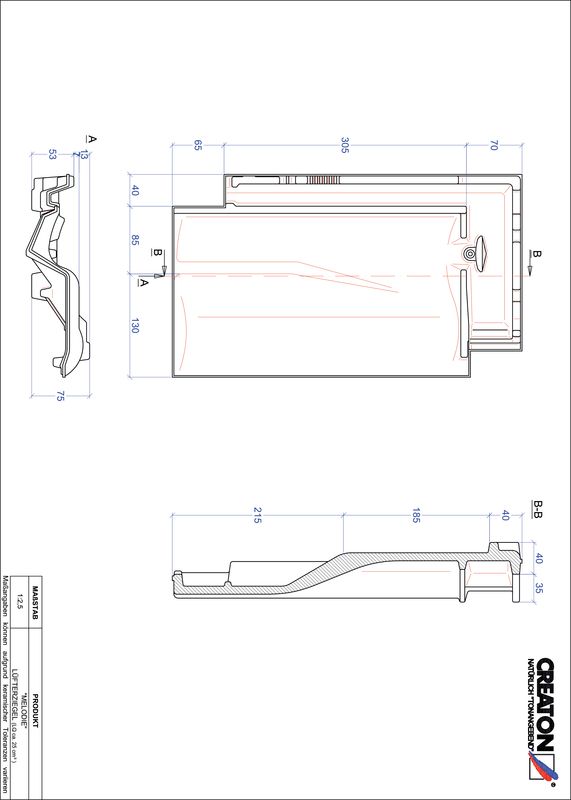

CAD datoteka izdelka MELODIE slemenski zračnik LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 40 kB

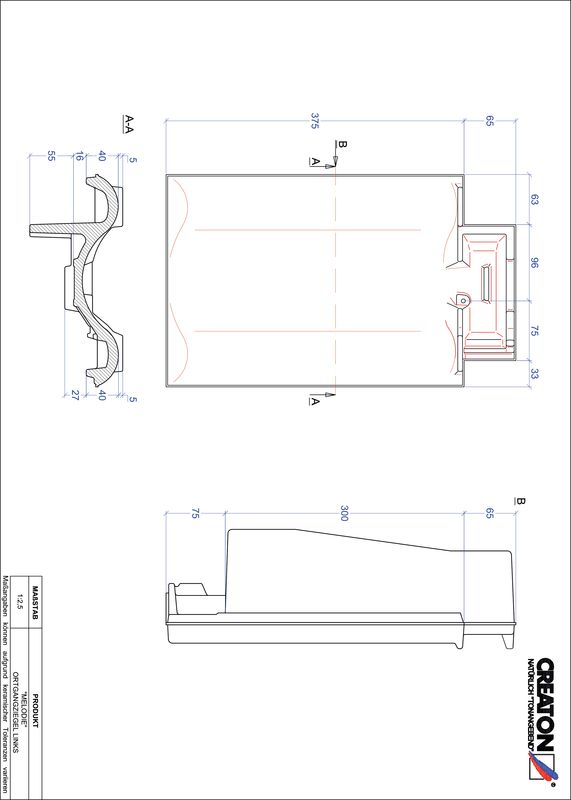

CAD datoteka izdelka MELODIE krajnik levi OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 38 kB

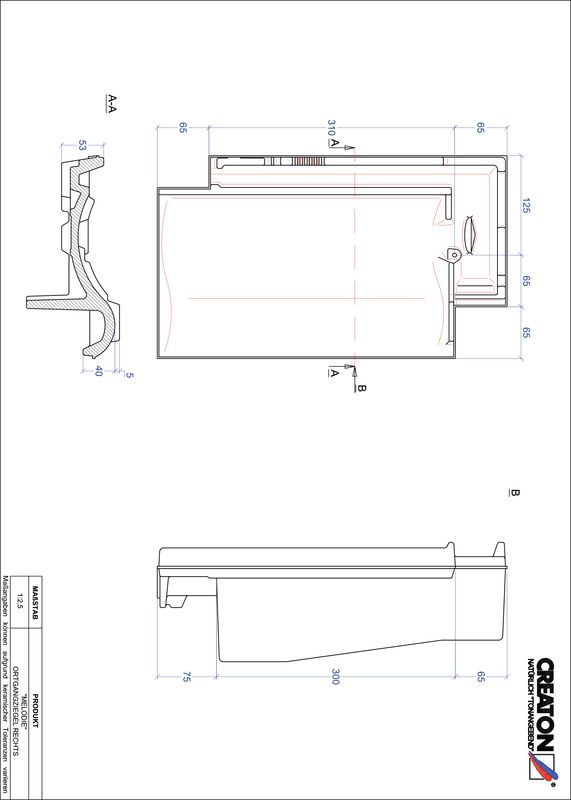

CAD datoteka izdelka MELODIE krajnik desni OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 38 kB

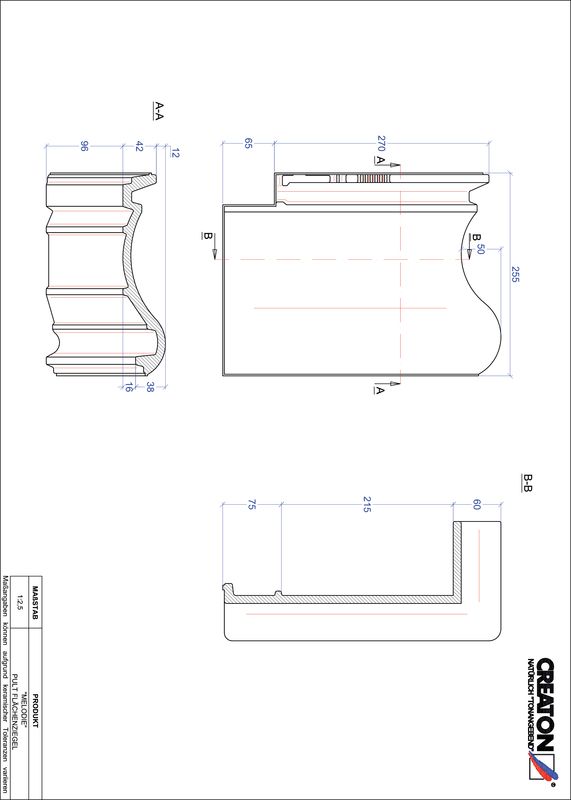

CAD datoteka izdelka MELODIE strešnik za enokapno streho PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 37 kB

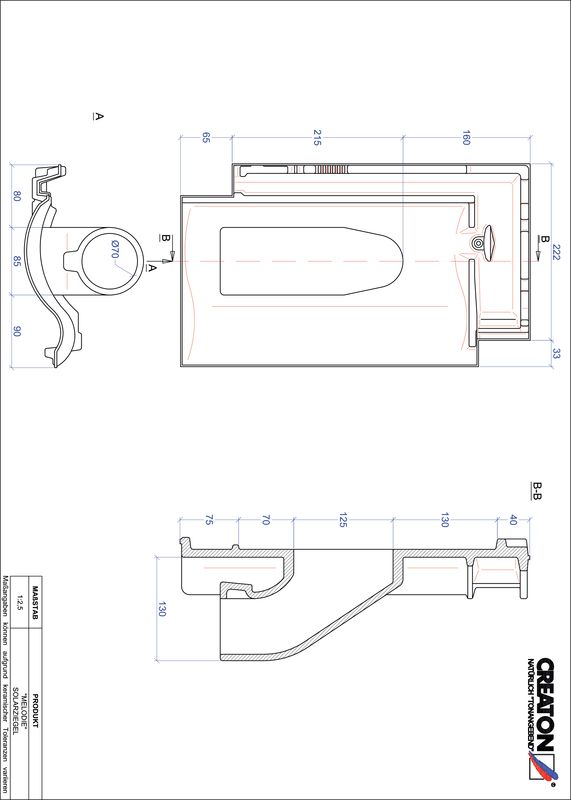

CAD datoteka izdelka MELODIE Solar SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 42 kB

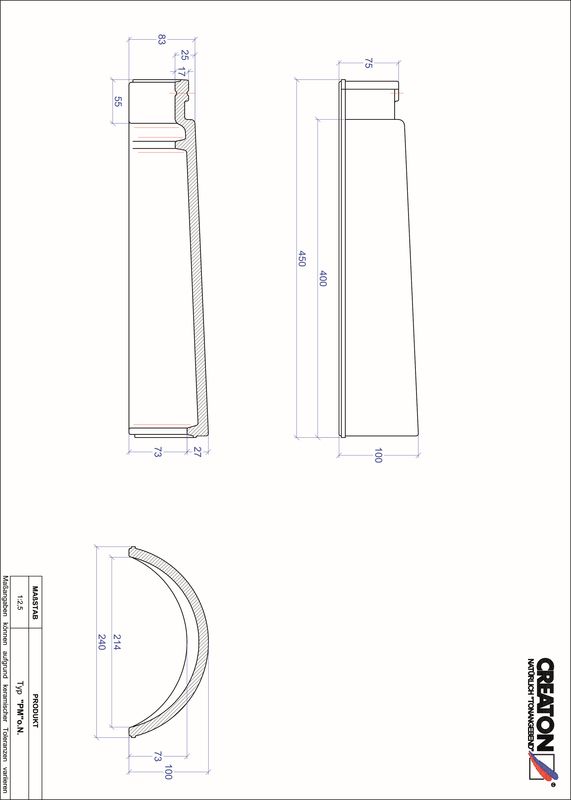

CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRST-PMON
pdf | 53 kB
dwg | 80 kB
jpeg | 32 kB
CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 33 kB
CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 36 kB
CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 57 kB
CAD datoteka izdelka RIDGE paleta izdelkov dodatne opreme GRATAMUSCH-PP-PZ
pdf | 243 kB
dwg | 181 kB
jpeg | 55 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
